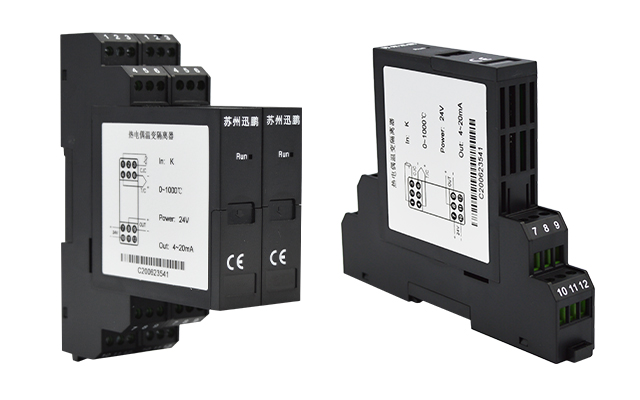

在熱電偶溫度變送器測量原理的視頻中我們介紹過，熱電偶溫度變送器需具有冷端補償的功能。正是由於冷端補償的問題存在，有時不正確的測量方法導致的測溫超差，往往會被認為是熱電偶溫度變送器的精度超差。那麽怎樣才能正確的測量熱電偶溫度變送器的精度呢？正確測量熱電偶溫度變送器精度的方法有兩種:一種為精確測量法，另一種為實用測量法。我們以這隻溫度變送器為例，這是一隻K偶輸入，4~20mA輸出的溫度變送器。

首先我們來介紹一下精確測量法，如圖，我們需要滿足以下三點：

1、補償導線采用與測量熱電偶相對應的補償導線；

2、用mV信號發生器模擬熱電偶的信號；

3、保持容器內為冰、水混合態，保證冷端溫度為0℃。

接下來根據熱電偶分度表上對應的電勢值，直接由毫伏信號發生器模擬熱電偶輸出信號，再測量熱電偶溫度變送器輸出4~20mA電流信號的數值，並計算出變送器的測量精度。這種測量方法可消除測量過程中冷端溫度變化引起的測量誤差，但補償導線本身誤差引起的測量誤差還是無法消除。這種方法一般僅在試驗室測量中應用。在輸入端放置一個溫度計，測得冷端溫度值，由熱電偶分度表查得此溫度的電勢值（ECJ），再根據熱電偶分度表上對應的電勢值（EO），由mV信號發生器模擬輸出 測量溫度和冷端溫度的電勢值差 (EO-ECJ)，即可模擬熱電偶的輸出，再測量熱電偶溫度變送器輸出4~20mA電流信號的數值，並計算出變送器的測量精度。這種方法還存在著環境溫度變化和溫度計測量冷端溫度誤差兩個方麵的問題，無法消除會帶來一定的測量誤差。
