在工業自動化控製係統中，為了保證係統的穩定可靠，各類傳感器或變送器的信號進入PLC或DCS板卡前，會先經過隔離模塊。隔離模塊也叫做信號隔離器，是一種輸入輸出設備，利用光電或電磁隔離切斷輸入信號與輸出信號之間的電氣連接，保證信號、電源、地之間絕對獨立，有著較強的抗幹擾能力。4~20mA信號作為隔離模塊最常規的輸出信號類型，分為有源和無源兩種。無源4~20mA信號，也叫做二線製4~20mA，

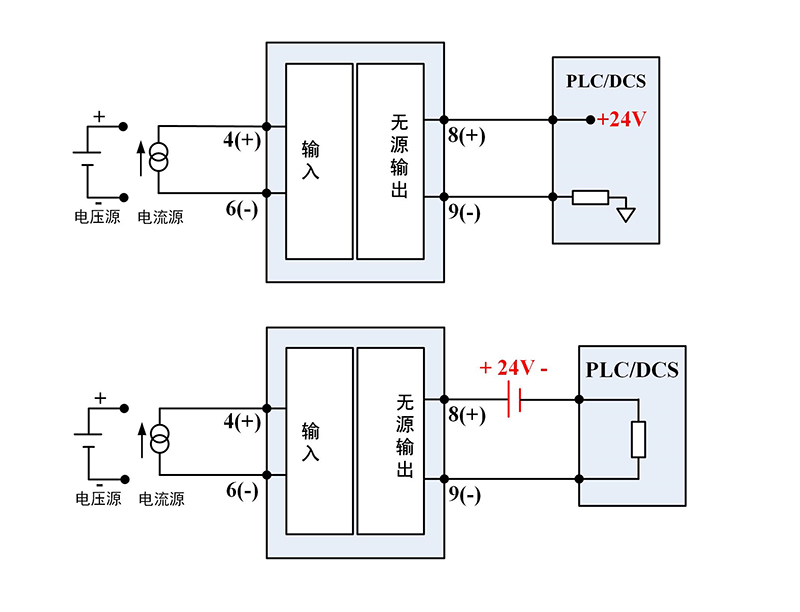

當隔離模塊輸出為無源4~20mA信號時，需DCS輸入板卡有24V配電電壓或通過外部串接24V電壓；有源4~20mA信號，通常來自四線製傳感器或變送器，

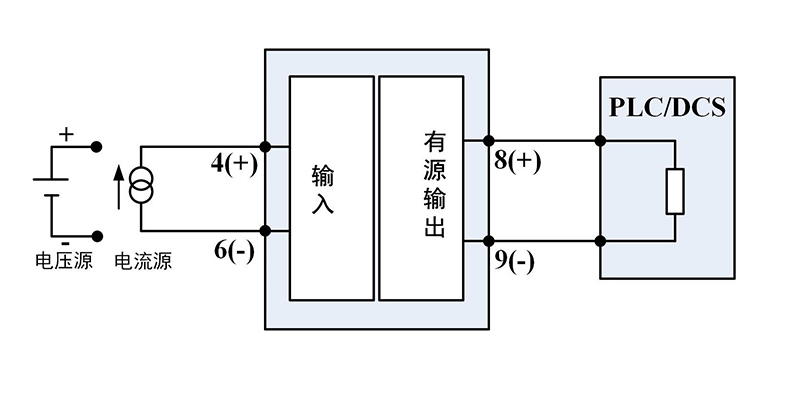

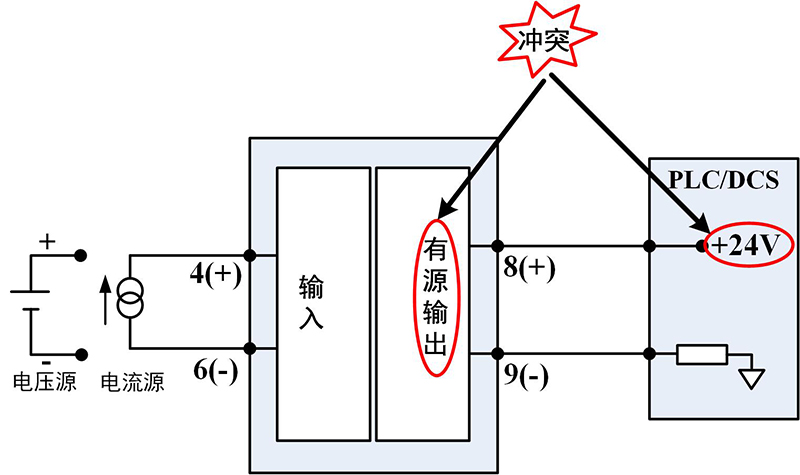

信號本身已自帶電壓，所以DCS輸入板卡可直接測量，不需要帶有24V配電電壓；正是由於4~20mA信號存在無源和有源兩種模式，多數PLC或DCS板卡為了適應兩種類型，通常可通過參數配置或不同接線位置的方法，實現無源和有源信號的通用。但是實際應用中，由於前期選型時未能正確確定好信號類型，經常會出現隔離模塊輸出為有源信號，而DCS輸入板卡卻是配電模式的情況，導致DCS輸入板卡饋電和隔離模塊輸出端電壓之間有衝突，這時該怎麽解決呢？

首先，如果DCS輸入板卡可通過不同接線端子位置對應有源和無源信號輸入，隻需將隔離模塊輸出端接入到DCS的端子位置更換到有源輸入端即可；其次，如果是可通過軟件配置DCS輸入端信號類型的，則通過軟件重新配置輸入信號類型為有源4~20mA或四線製4~20mA信號類型即可；如果現場DCS輸入板卡隻支持無源信號輸入，無法通過改變接線或軟件重新設置來修改信號類型，這時需更換輸出為無源4~20mA的隔離模塊或者再增加一個有源4~20mA轉無源4~20mA的模塊，用以消除DCS輸入板卡饋電和隔離模塊輸出端電壓之間的衝突，從而實現隔離模塊和DCS輸入板卡的配套使用。
