XP係列熱電阻隔離器(熱電阻進/熱電阻出)的概述

XP係列熱電阻隔離器接收現場的3線製Pt100、Cu50、Pt1000等其他類型的熱電阻信號，經過隔離後輸出，可輸出1:1熱電阻信號，熱電阻輸出可接線為2線製或3線製或4線製。也可經過隔離和線性化處理後，轉換成與溫度成線性關係的標準信號輸出。可選1入1出，1入2出。

儀表廣泛應用於機械、電氣、電信、電力、石油、化工、鋼鐵、汙水處理、樓宇建築等領域的數據采集、信號傳輸轉換、PLC、DCS等工業測控係統，用來完善和補充係統模擬I/O插件功能，提高自動化控製係統的抗幹擾能力，保證係統的穩定性和可靠性。

XP係列熱電阻隔離器的特點

■ 輸入、輸出、電源三方隔離，抗幹擾能力強

■ 精度高，線性度高，長期運行穩定性高

■ 模塊化設計，體積小，功耗低，適合密集安裝

■ 底座與主機可以分離插拔，安裝、拆卸、維護方便簡單

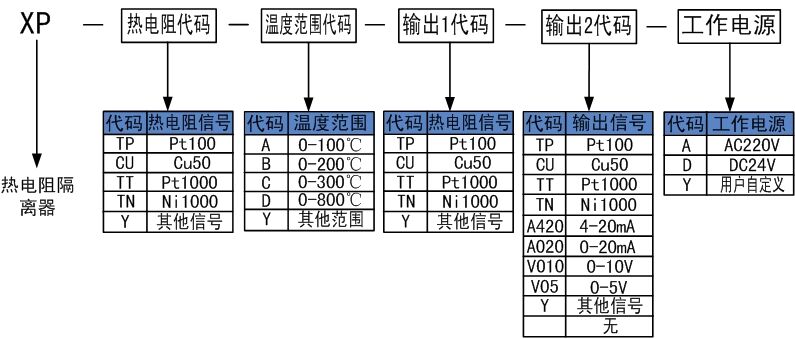

XP係列熱電阻隔離器的選型代碼

常用規格實例

參照選型代碼表，正確規範書寫訂貨型號代碼

舉例1 輸入：Pt100,0-200℃，輸出：1路Pt100，工作電源：24VDC

訂貨型號：XP-TP-B-TP-D

舉例2 輸入：Pt100,0-100℃，輸出1：Pt100，輸出2：4-20mA，工作電源：24VDC

訂貨型號：XP-TP-A-TP-A420-D

舉例3 輸入：Pt100,0-150℃，輸出1：Pt100，輸出2：Pt100，工作電源：24VDC

訂貨型號：XP-TP-Y-TP-TP-D（Y=0-150℃）

XP係列熱電阻隔離器的安裝與拆卸

詳細產品選型手冊請點擊下載熱電阻隔離器.pdf

英文產品說明書請點擊下載RTD Signal Isolator.pdf
