WPR80B無紙記錄儀的基本性能
7英寸TFT彩色液晶觸摸顯示屏，分辨率：800×480點，采用觸摸式操作和按鍵操作相結合。
0.2級精度，采樣周期1S（全部通道同步測量一次）。
可擴展性，通過主機帶模塊的方式，自由擴展模擬量/數字量輸入輸出模塊。
最多可達128測量通道，包括內置模塊通道、外置模塊通道和虛擬運算通道。
記錄間隔1秒~4分鍾內9檔可設。內部存儲器容量為256MB（例：8通道，每1秒記錄1次則可記錄約72天）。
輕薄機身設計節約安裝空間，亞克力麵板。
可支持SD卡和U盤兩種轉儲方式，支持SD卡自動備份，實現海量內存擴展。
適合各種場合的記錄模式，支持多文件批次記錄，擁有多種觸發條件（開關量、上電、手動、定時、報警、繼電器）。
具有豐富的畫麵顯示，數值、曲線和棒圖顯示及流程畫麵。
支持用於串口通訊的Modbus-RUT主從機模式，也可支持用於以太網通訊的Modbus-TCP服務器模式。
可選報警、通訊、變送、打印、報表、開入、虛擬運算、邏輯運算等功能。

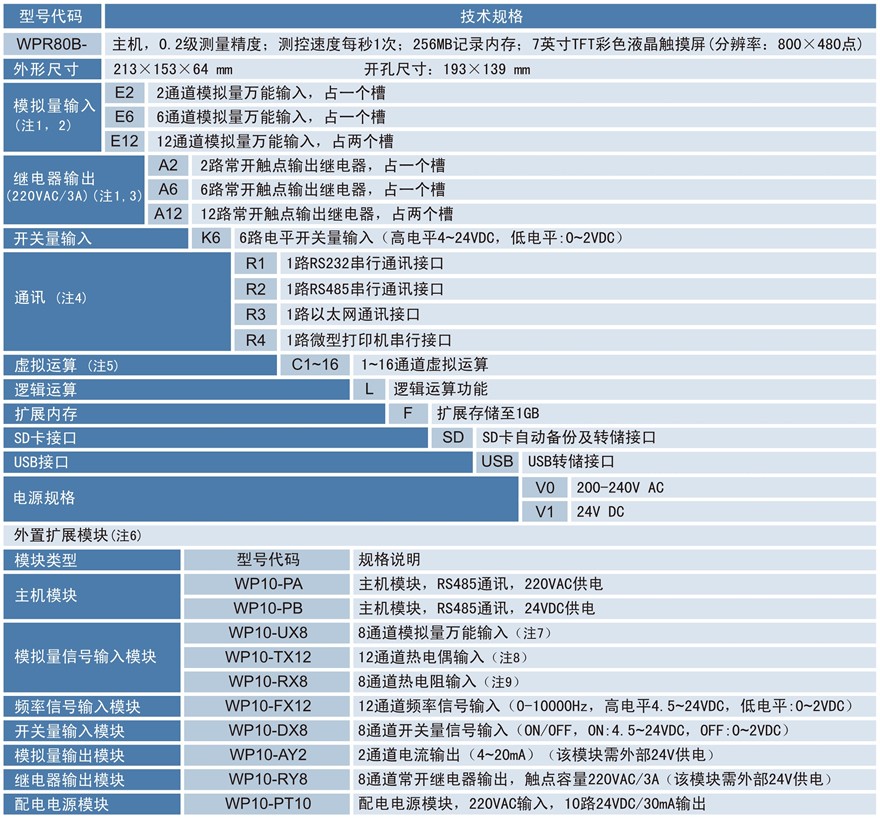

WPR80B無紙記錄儀的選型表
選型說明
注1：WPR80B主機內有兩個模塊插槽，模擬量輸入和繼電器輸出功能共用這兩個插槽。
注2：WPR80B主機模擬量輸入的功能代碼同時隻能選擇1個。
注3：WPR80B主機繼電器輸出的功能代碼同時隻能選擇1個。
注4：WPR80B主機最多可選一路以太網和兩路串行通訊接口，兩路串行接口可同時選擇R2R2、R1R2、R2R4。
注5：虛擬運算功能包括：流量補償、水熱量、蒸汽熱量、求和、求差、乘積、平均值。
注6：WPR80B主機通過RS485接口連接外置主機模塊WP10-PA或WP10-PB，並通過外置主機擴展外置輸入輸出模塊，一個
主機模塊最多可以連接8個輸入輸出模塊；WPR80B主機的2個RS485接口，可連接2台外置主機模塊。
注7：模擬量輸入模塊支持信號：
電壓（±5V,1~5V,±10V,0-20mV,0-100mV,±20mV,±100mV）；
電流（4-20mA,0-20mA,0-10mA）；
電阻（0-175Ω,0-400Ω）；
熱電偶（R,S,B,J,T,E,K,N,WRe3-25,WRe5-26,F1,F2）；
熱電阻（PT100,Cu50,Cu53,BA1,BA2）。
注8：熱電偶輸入模塊支持信號：R,S,B,J,T,E,K,N,WRe3-25,WRe5-26,F1,F2。
注9：熱電阻輸入模塊支持信號：PT100,Cu50,Cu53,BA1,BA2,PT1000。
選型示例
示例1：輸入：36個通道輸入，顯示：7寸彩色液晶觸摸屏，輸出：36通道繼電器輸出+RS485輸出，電源：AC220V
帶USB接口轉儲數據功能
型號：WPR80B-E12R2R2USBV0+WP10-PA+(WP10-UX8)*3+(WP10-RY8)*5
示例2：輸入：80個通道輸入，8通道虛擬運算，顯示：7寸彩色液晶觸摸屏，電源：AC220V，帶SD卡自動備份功能
和USB接口轉儲數據功能
型號：WPR80B-R2R2C8SDUSBV0+(WP10-PA)*2+(WP10-UX8)*10
詳細產品選型樣冊請點擊下載
WPR80B無紙記錄儀
產品說明書請點擊下載WPR80B無紙記錄儀說明書
